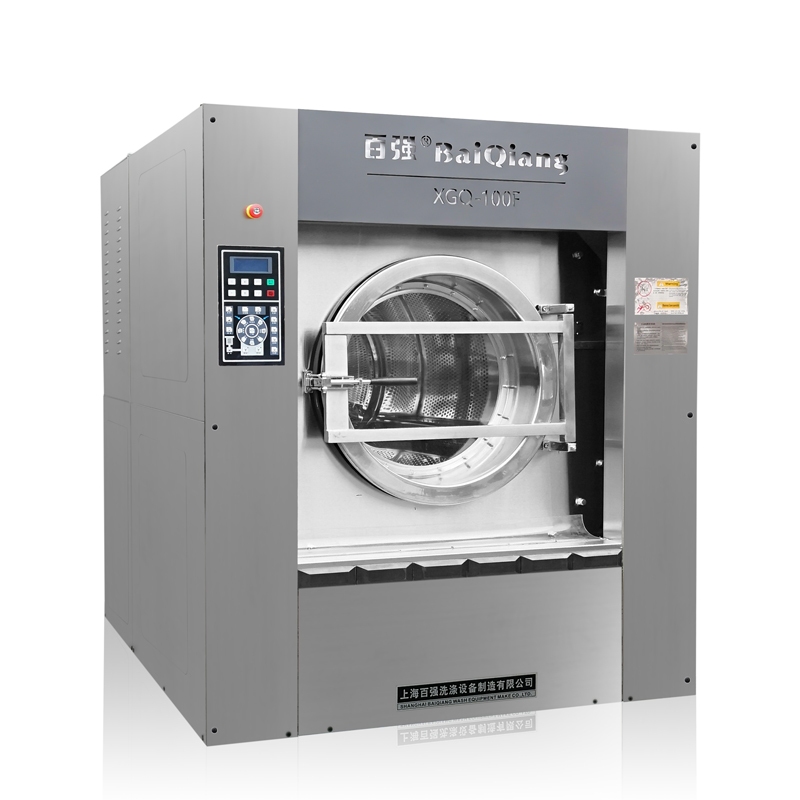

工業洗衣機的控制器與內外缸的設計

　　現在的工業洗衣機普遍采用的是以控制程序為主，另外配有水位、排水、漂洗、主洗、時間控制等手動按鈕相結合的控制方式。其中控制程序控制的有主要控制進水閥、電動機、排水電磁鐵、等負載部件的通斷，實現進水、洗滌、排水、漂洗、脫水等程序控制。

　　大型工業洗衣機的控制器主要包括負載驅動電路、按鍵輸入電路和顯示電路、安全開關和水位開關輸入電路以及保護電路這四大電路，具體的功能如下：

　　負載電路：又稱強電控制電路，是控制交流380V電壓通斷的電路。該電路電源端接380V電源，輸出端與負載部件相接。

　　按鍵輸入電路和顯示電路：此電路是大型水洗設備操作指令輸入電路。按鍵按一定矩陣排列，按動不同的按鍵時，由該鍵所在行的接口將信號輸入到微處理器CPU中，由CPU識別按鍵的功能并調出存儲器中的數據，經微處理器的輸出接口輸出控制信號。

　　安全開關和水位開關輸入電路：作用是把開關通斷狀態的信息輸送給微處理器，以使微處理器對運轉程序進行控制。

　　保護電路：計算機控制大型水洗設備在洗滌過程中設有硬件自動保護和軟件自動保護。

　　對全自動滾筒式工業洗衣機而言，盛水桶也是外筒，一般用優質鋼板經卷制、沖壓、滾焊、電焊成型，最后做防銹處理而成。外筒由外筒后蓋和外筒筒圈焊接而成。外筒既用來盛放洗滌液，又用來支撐雙速電動機、加熱器、溫度繼電器、配重塊、減振器等部件。

　　所以，工業洗衣機的外筒必須有足夠的強度和剛度。為此，在外筒前后端蓋上都沖有凹陷和凸筋，起加強作用。外筒由外筒前蓋、外筒密封圈、外筒扣緊環等組成封閉的盛水桶，筒口由門異形密封圈與外箱體連接。

　　工業洗衣機中洗滌筒又稱為滾筒內筒，是對織物進行洗滌、漂洗和脫水的運轉部件，一般由拋光不銹鋼板卷制而成。內筒的四周壁上布滿圓孔，圓孔自內向外沖刷，翻邊向外，內壁光滑，以防洗滌時損傷織物。在滾筒內壁沿軸向有6條凸筋，在洗滌過程中其舉升織物的作用，又稱舉升筋。舉升筋的高度一般為85—95毫米，其橫截面為等邊三角形，尖角連接處及尖角處成圓角，光滑過渡。

　　由此可見，提高洗凈性能的重要途徑是改變工業洗衣機內筒的凸筋的結構，提高機械力。內筒的徑深比（內筒直徑與深度之比）對織物跌落有直接影響。直徑過小，跌落距離就小，洗滌效果差；若直徑過大，將造成洗衣機不合比例增大。
